Комплект захисту сонячної станції Tomzn TOPV12-2-2 DC1000V на 2 MPPT контролери

Комплект захисту сонячної станції Tomzn TOPV12-2-2 DC1000V на 2 MPPT

Комплект захисту Tomzn TOPV12-2-2 призначений для підключення та захисту сонячної електростанції з двома MPPT-контролерами. До складу набору входять основні елементи захисту постійного струму, необхідні для безпечної експлуатації фотоелектричних систем з робочою напругою до 1000V DC.

Комплект дозволяє організувати захист від імпульсних перенапруг, коротких замикань та перевантажень по струму. Всі компоненти розміщуються в герметичному пластиковому щиті з класом захисту IP65, що забезпечує зручний монтаж та експлуатацію обладнання як всередині приміщень, так і в захищених зовнішніх установках.

Переваги

• Готове рішення для сонячних систем з двома MPPT;
• Робоча напруга до 1000V DC;
• Захист від імпульсних перенапруг;
• Захист ліній від перевантажень та коротких замикань;
• Герметичний щит IP65 для встановлення обладнання;
• Запобіжники та тримачі входять до комплекту;
• Конектори MC4 для підключення сонячних ліній;
• Комплект кабельних вводів для акуратного монтажу;
• Підходить для більшості сонячних електростанцій;
• Всі основні компоненти зібрані в одному наборі.

Характеристики

• Тип виробу: комплект захисту сонячної станції;
• Модель: Tomzn TOPV12-2-2;
• Кількість MPPT: 2;
• Максимальна робоча напруга системи: 1000V DC;

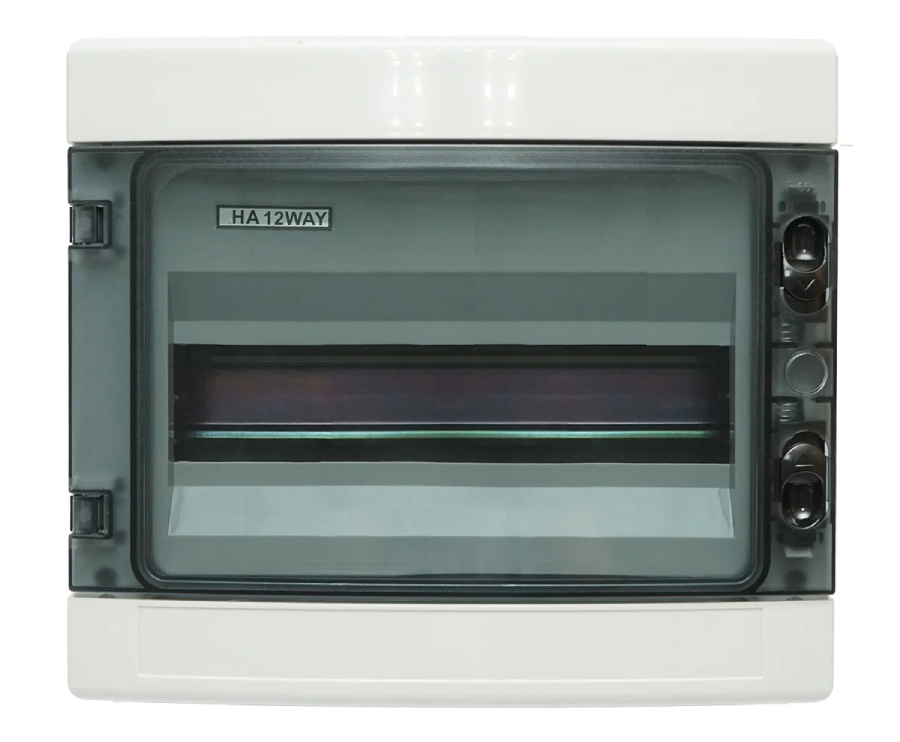

• Щит: TOMZN HA-12;
• Кількість модулів щита: 12;
• Ступінь захисту щита: IP65;
• Габарити щита: 260 × 300 × 140 мм;
• Пристрій захисту від перенапруг: TOMZN TOV1-PV 2P, 20-40kA, 1000V DC;
• Автоматичний вимикач: TOMZN TOB7Z-63, 63А, 1000V DC;
• Запобіжник: TOMZN FUSE 30А, 1000V DC, 10×38 мм;
• Тримач запобіжників: TOMZN TOPV-32X+32/2P, 10×38 мм, 1100V DC;
• Конектори: MC4 Solar PV Connector, до 30А, до 1000V;
• Кабель: Solar HZ1Z1-K 1×6 мм²;

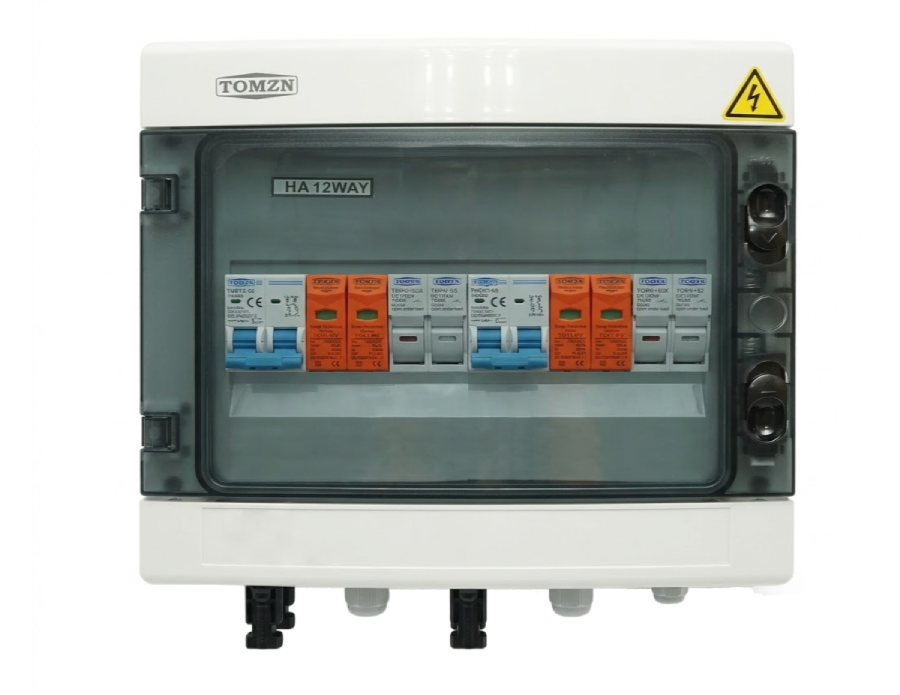

Комплектація

• Пластиковий щит TOMZN HA-12 (12 модулів, IP65) — 1 шт;
• Пристрій захисту від імпульсних перенапруг TOMZN TOV1-PV 2P 20-40kA DC1000V — 2 шт;
• Автоматичний вимикач TOMZN TOB7Z-63 63А 1000V DC — 2 шт;
• Запобіжник TOMZN FUSE 30A DC1000V 10×38 — 4 шт;
• Тримач запобіжників TOMZN TOPV-32X+32/2P 1100V DC — 2 шт;

Виробник залишає за собою право вносити зміни у зовнішній вигляд, конструкцію та комплектацію товару без попереднього повідомлення. Зміни не впливають на функціональність, характеристики та призначення виробу.

Комплект підходить для збирання вхідного захисного вузла сонячної електростанції з двома MPPT-контролерами. Використання спеціалізованих компонентів постійного струму допомагає забезпечити коректну роботу обладнання та підвищити надійність системи.

Всі елементи набору сумісні між собою та призначені для роботи у складі фотоелектричних систем з напругою до 1000V DC.
